Малокалиберные высокоскоростные патроны

В отдельную группу можно выделить малокалиберные пистолет­ные патроны, разработанные для использования в оружии PDW (Pe­rsonal Defense Weapon - индивидуальное оборонительное оружие). Для них характерны калибр 4,4...5,8 мм, малая масса пули, началь­ная скорость пули более 700 м/с, бутылочная гильза, относительно высокое для пистолетных патронов пробивное действие.

Появление этих патронов (4,6×30 мм, 5,7×28 мм (17 Libra); 5,8×21) было обусловлено работами по созданию индивидуального оборони­тельного оружия для военнослужащих вспомогательных подразде­лений. Боеприпасы для этого оружия должны обеспечивать личную защиту бойца при стрельбе на дальности до 50 м, обеспечивать по­ражение защищенной цели на дальности до 150 м. и подавление про­тивника на дальности 200 м. Боеприпасы для этого оружия должны пробивать стандартную для НАТО бронекомпозицию из титановой плиты толщиной 1,6 мм и 20 слоев кевлара на дистанции 150 м.

Необходимость в таком оружии объясняется тем, что более 70% личного состава вооруженных сил не принимает непосредственно­го участия в военных действиях и не нуждаются в оснащении авто­матическими винтовками. Кроме того, это оружие необходимо для подразделений специального назначения, выполняющих задания, выходящие за рамки регулярных боевых действий.

Ясно, что патроны 9×19 «Luger», стоящие на вооружении НАТО, не отвечают этим требованиям. Другим преимуществом этих патронов является настильная траектория, позволяющая вести огонь на дистан­ции до 200 м с одной установкой прицела и меньший импульс отдачи.

Малая масса и габариты этих боеприпасов позволяют увеличить объем носимого боекомплекта, что также важно. Применяются эти патроны в пистолетах-пулеметах, пистолеты под эти патроны широкого распространения не получили.

Патрон 5,7×28, получивший название SS 190 был разработан бельгийской фирмой FN. Пуля патрона массой 2,02 г и начальной скоростью 715 м/с при стрельбе из пистолета-пулемета пробивает на дальности 150 м преграду из 1,6 мм титановой пластины и 20 слоев кевлара или 48 слоев кевлара.

Немецкая фирма RUAG Ammotec выпускает патроны калибра 4,6×30 мм с цельноточеной стальной омедненной пулей массой 1,7 г. с полуоболочечной пулей с выступающим стальным сердечником мас­сой 2 г. и начальной скоростью до 770 м/с, дозвуковой патрон с пулей массой 5 г. Наличие стального сердечника позволяет пробивать те же преграды, что указаны для SS 190 на дальности до 300 м.

В Чехии выпускается патрон 4,38×30 (.17 Libra) с пулей, массой 2,9 г. и начальной скоростью 700 м/с.

В Китае разработан патрон 5,8×21 с пулей массой З г. и начальной скоростью 480 м/с.

Отечественный 5,45×18 патрон МПЦ (малокалиберный, писто­летный, центрального воспламенения), разработанный в 1979 г. в ЦНИИТОЧМАШ значительно уступает вышеуказанным образцам по своим параметрам (см. табл.).

В 1991 г. в ЦКИБ СОО был разработан малоимпульсный патрон 5,45×18 мм на базе гильзы патрона МПЦ к пистолету ПСМ. Цельнометаллическая пуля с закаленной головной частью имела массу 1,55 г и начальную скорость 760 м/с. Проведенные испытания показали, что этот патрон обеспечивает надежное пробитие противоосколочного бронежилета на дальности 25 м и стального листа (ст. 20) толщиной 6 мм на дальности 8,5 м.

Объем пулевого канала в блоке петролатума толщиной 160 мм больше пулевого канала 9 мм пистолетного патрона в 7,5 раз. Патрон на вооружение принят не был.

В 2000 г. ЦНИИТОЧМАШ с целью улучшения кучности автома­тической стрельбы короткими и длинными очередями при стрельбе из автомата из неустойчивых положений предложил опытный патрон - 5,45×30 мм на базе штатного патрона 7Н6. В этом патроне используется пуля патрона 7Н6 массой 3,4 г, которой сообщается на­чальная скорость, равная 670 м/с. Патрон так же остался на стадии опытных образцов. Характеристики этих опытных патронов приведены в табл.

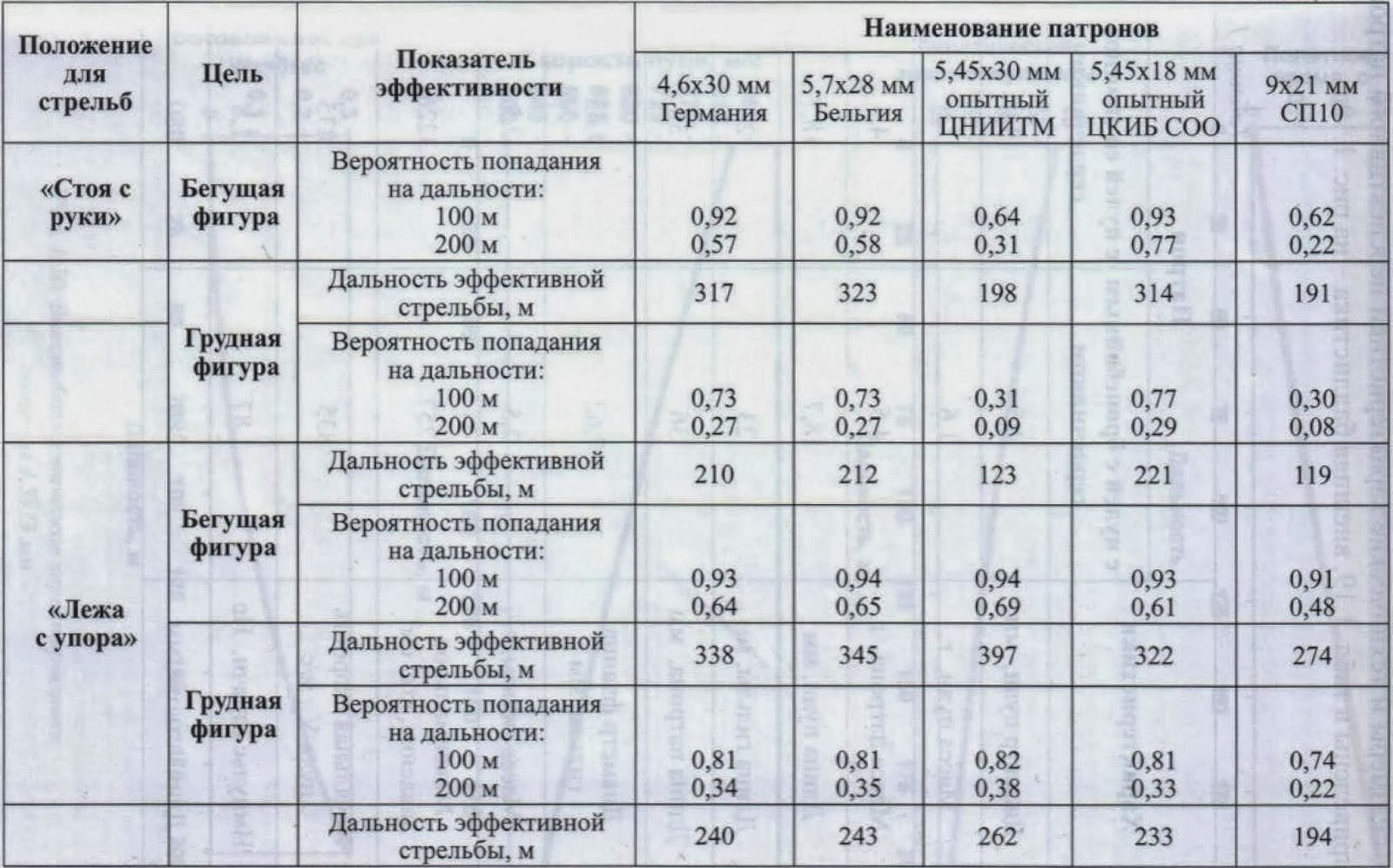

Анализ теоретической эффективности стрельбы из пистолетов-пулеметов патронами 4,6×30; 5,7×28 и отечественными опытными патронами 5,45×30 и 5,45×18 в сравнении с пистолетным патроном 9×21 СП 10 показывает, что патрон 5,45×30 уступает зарубежным малокалиберным патронам и находится примерно на уровне 9 мм патрона СП 10.

Патрон 5,45×18 находится на уровне зарубежных образцов. Рас­чет производился по показателям:

- дальность эффективной стрельбы и вероятность попадания при стрельбе из пистолета-пулемета в положениях «стоя с руки» и «лежа с упора» очередями по 3 выстрела в ростовую и грудную фигуры, расположенные на дальностях 100 и 200 м.

Принимая во внимание возможности патронного производства России, с точки зрения повышения эффективности мало­калиберного патрона, перспективным был бы патрон 4,5×23 мм, базирующийся на использовании гильзы 5,45 мм патрона МПЦ с удлинением ее до 23 мм и с 2 ти­пами пуль - с бронебойным и свинцовым сердечниками (рис. 1).

Рис. 1. Патрон 4,5×23 мм
а) патрон 4,5×23 мм;
б) пуля с бронебойным сердечником к патрону 4,5×23 мм;
в) пуля со свинцовым сердечником к патрону 4,5×23 мм.

Бронебойная пуля (рис. 1, б) состо­ит из латунной оболочки и сердечника из вольфрамового сплава, пуля со свинцо­вым сердечником (рис. 1, в) состоит из латунной оболочки, внутри которой по­следовательно расположены пластмассо­вый вкладыш и свинцовый сердечник.

Размеры и технические характеристики перспективного патрона приведены в таблице, внешняя баллистика - на рис. 1.1.

Рис. 1.1 Внешнебаллистические характеристики патрона 4,5×23 мм

Следует отметить, что в настоящее время нет отечественных порохов, обеспечивающих указанные в таблице значения на­чальной скорости и максимального давления. Необходима разработ­ка нового пороха со сфероидной формой зерна, подобный пороху СЕНф 45/3,98 по энергетическим характеристикам флегматизации и прогрессивного горения, но с другими характеристиками толщины горящего свода и импульса пороховых газов к концу горения.

Теоретические показатели эффективности перспективного патро­на 4,5×23 приведены в таблице.

Из сравнительных показателей приведенных в таблицах видно что патрон 4,5×23 имеет наилучшие показатели и возможности малокалиберных высокоскоростных патронов еще не исчерпаны.


Автор: В.К. Зеленко, А.В. Брызжев, В.В. Злобин, В.М. Королев

П34 Пистолетные и снайперские патроны. Гранатометные выстрелы.
Учебное пособие. - Тула: Инфра, 2008. - 120 стр
